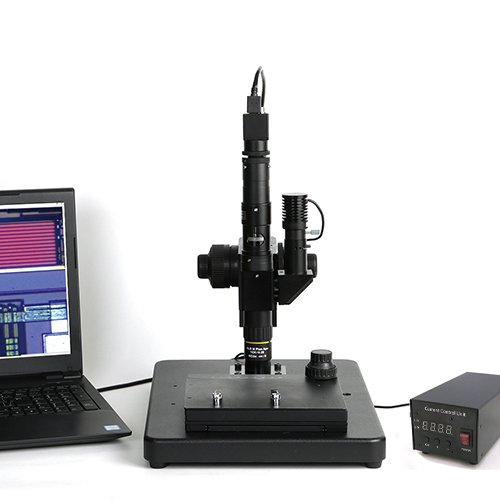

NSH500CSU

Name: NSH500CSU
SKU: NSH500CSU
Availability: InStock

属性:

超高倍率USB マイクロスコープ

カテゴリー : Products , กล้องจุลทรรศน์ USB (Microscope USB) ,

1000倍越えのマイクロスコープが低価格で

●反射率の高い平面（研磨した金属、メッキ、シリコンウェハー、ファイバーの端面等）の観察に最適！同軸照明タイプ
※凹凸のあるもの、拡散反射物の観察には向きません。
※拡散反射物（紙、木材、サンドブラスト加工の樹脂　等）を観察したい場合はリング照明に変更も可能です。
●超高倍率域での画面揺れを防ぐため、グローバルシャッターを採用
●2点間距離の測定ができる簡易計測ソフトが標準装備
●計測・画像連結ソフトなど豊富なソフトウェアを取り揃え

｜1000倍越えのマイクロスコープが低価格！

USB3.0接続
トータル倍率180倍～1260倍
*対物レンズを変更し、
倍率を下げて使用することもできます。
・調光機能付き同軸照明(3Wタイプ)

｜照明の絞り機能追加！

対象物によりエッジを強調することができます。

＜絞りを開放した時＞

＜絞りを絞った時＞

｜1000倍越えで驚きのロングレンジ

ロングレンジタイプ
作動距離：35mm

同軸照明の特長

同軸照明（LED同軸落射照明）とは一旦照明をレンズ内に入れて
レンズ方向から垂直に照明を落射させ観察物を照射し、
その反射光を同じレンズで受け取る方法のこと。
通常のリング照明ではハレーションが起こりやすい、
金属、樹脂、シリコンウェアなど光反射率の高い対象物、
銀色にメッキされたシールやフィルムなどの表面観察にも適しています。

｜同軸照明とリング照明の見え方の違い
観察画像＜ファイバーの端面＞

研磨された金属表面を観察しました。

LEDリング照明を使用した場合

LED同軸落射照明を使用した場合

シリコンウェハーを観察しました。

LEDリング照明を使用した場合

LED同軸落射照明を使用した場合

基板の金メッキ部品を観察しました。

LEDリング照明を使用した場合

LED同軸落射照明を使用した場合

｜全体仕様

倍率	180倍 - 1260倍 *倍率は17インチモニタ換算の計算値
作動距離	35mm
視野範囲	1.8mm X 1.5mm(180倍時)
視野範囲	0.25mm X 0.21mm(1260倍時)
撮像素子	1/2”CMOS
シャッター方式	グローバルシャッター
画素数	500万画素
ピクセルサイズ	2.5μm X 2.5μm
代表的な解像度 (*フレームレート)	2600 X 2160(59.8fps) *実際のフレームレートはパソコンの性能、設定環境により異なります。

｜動作環境

対応OS	Windows10、11
CPU	Intel core i5以上
メモリ	8GB以上

｜全て標準装備

500万画素USB3.0カメラ

同軸照明 (3W)

ズームレンズ

10倍対物レンズ

付属XYテーブル仕様
・ステージサイズ　
155Ｘ180ｍｍ
・移動量　
75Ｘ55mm

粗微動付NSH専用スタンド

保護カバー

Viewerソフトウェア

標準装備ソフトのご紹介

標準装備の簡易計測ソフトの機能
静止画の保存
2点間距離測定
スケール表示
クロスライン・グリッドライン表示
フィットイン機能、デジタルズーム機能
対応OS：Windows10以降
*標準付属ソフトウェアは機能制限版です
2点間距離以外の測定や焦点合成機能が必要な場合は
オプション計測ソフトをお求めください。
*校正用ガラススケールはオプションです。

NSHレンズとUSHレンズの解像度比較

NSHレンズの最高倍率付近 1400倍で比較

｜＜シリコンウエハー＞
