What is a fiberscope? What are its features and how does it differ from a borescope?

กล้องเอนโดสโคปใช้สำหรับสังเกตพื้นที่แคบๆ ที่อยู่นอกเหนือสายตาของมนุษย์
กล้องเอนโดสโคปที่เป็นที่รู้จักมากที่สุดคือ "ไฟเบอร์สโคป" แต่ยังมีกล้องเอนโดสโคปประเภทอื่นๆ อีกมากมายนอกเหนือจากไฟเบอร์สโคป

ในบทความนี้ เราจะแนะนำคุณสมบัติของไฟเบอร์สโคปและกล้องเอนโดสโคปอื่นๆ นอกเหนือจากไฟเบอร์สโคป เพื่อช่วยให้คุณเลือกกล้องเอนโดสโคปที่เหมาะกับความต้องการของคุณได้มากที่สุด

1. ไฟเบอร์สโคปและกล้องเอนโดสโคป
หลายคนคิดว่า "ไฟเบอร์สโคป = กล้องเอนโดสโคป"

ไฟเบอร์สโคปเป็นกล้องเอนโดสโคปประเภทหนึ่ง

เมื่อกล้องไม่สามารถทำให้เล็กลงได้ ไฟเบอร์สโคปจึงกลายเป็นกล้องเอนโดสโคปกระแสหลัก
ด้วยเหตุนี้ กล้องเอนโดสโคปจึงเป็นตัวแทนของกล้องเอนโดสโคป

ปัจจุบัน ไฟเบอร์สโคปมักใช้สำหรับสังเกตวัตถุที่บางมากที่มีเส้นผ่านศูนย์กลาง φ1 มม. หรือน้อยกว่า
เนื่องจากไฟเบอร์สโคปมีราคาค่อนข้างแพง ผู้คนจำนวนมากจึงใช้กล้องเอนโดสโคปประเภทอื่นๆ สำหรับวัตถุที่มีเส้นผ่านศูนย์กลาง φ1 มม. หรือมากกว่า

2. คุณสมบัติของไฟเบอร์สโคป
(1) เส้นผ่านศูนย์กลางบางเฉียบที่สามารถสังเกตรูที่มีเส้นผ่านศูนย์กลาง φ1 มม. หรือเล็กกว่าได้
คุณสมบัติที่โดดเด่นที่สุดก็คือความบาง
เนื่องจากกล้องติดอยู่ที่ปลายไฟเบอร์แต่ละเส้น จึงมีเส้นผ่านศูนย์กลางภายนอกหลายประเภท
เส้นผ่านศูนย์กลางที่บางที่สุดอาจสูงถึงประมาณ φ0.35 มม. และไฟเบอร์สโคปที่มีเส้นผ่านศูนย์กลาง φ1 มม. ขึ้นไปก็มีจำหน่ายเช่นกัน

(2) เกี่ยวกับโครงสร้างของไฟเบอร์สโคป
ไฟเบอร์สโคปทำขึ้นโดยการมัดไฟเบอร์ที่บางมากเข้าด้วยกันและติดเลนส์ขนาดเล็กไว้ที่ปลายเพื่อสังเกตด้านใน

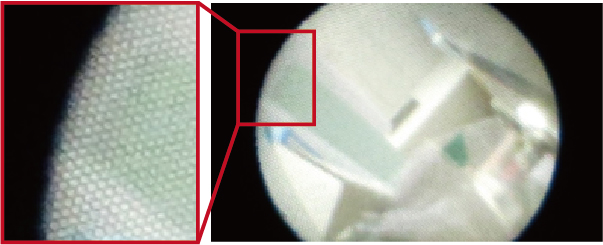

อย่างไรก็ตาม เนื่องจากโครงสร้างของการมัดไฟเบอร์ที่บางมาก จึงทำให้เกิดเงาของโครงสร้างรังผึ้งสะท้อนออกมา (สามารถขจัดเงาได้โดยจับภาพการสังเกตในกล้องและประมวลผล แต่ในกรณีนั้น ภาพจะดูเบลอเล็กน้อย)

(3) ใช้ได้ในสถานที่แคบและคดเคี้ยว
เนื่องจากทำจากไฟเบอร์ จึงสามารถใส่เข้าไปในท่อม้วนหรือในช่องว่างของเครื่องจักรที่ซับซ้อนได้

・ต้องระมัดระวังเมื่อใช้งาน!
ไฟเบอร์ทำจากแก้วควอทซ์หรือพลาสติกที่มีความโปร่งใสสูง ดังนั้นหากใช้แรงกับส่วนไฟเบอร์อย่างแรงหรือทำให้รัศมีการโค้งงอเล็กลง ไฟเบอร์จะขาด

(4) ไม่เหมาะสำหรับความยาวยาว
หากความยาวของไฟเบอร์เปลี่ยนไป สามารถสังเกตภายในท่อที่ยาวได้
อย่างไรก็ตาม เนื่องจากแสง (ภาพ) ผ่านไฟเบอร์ ภาพจึงมืดลงตามสัดส่วนความยาว (สูญเสียเนื่องจากการสะท้อนภายในไฟเบอร์)
นอกจากนี้ เนื่องจากไฟเบอร์เองมีราคาแพง ราคาจึงเพิ่มขึ้นตามสัดส่วนความยาว

◆ สามารถสังเกต φ1 มม. หรือต่ำกว่าได้! ไฟเบอร์สโคปที่แนะนำ

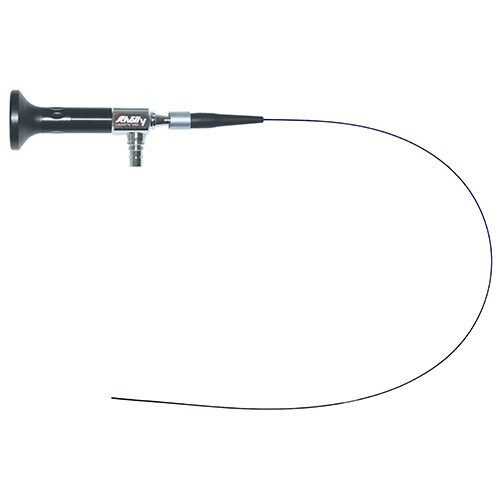

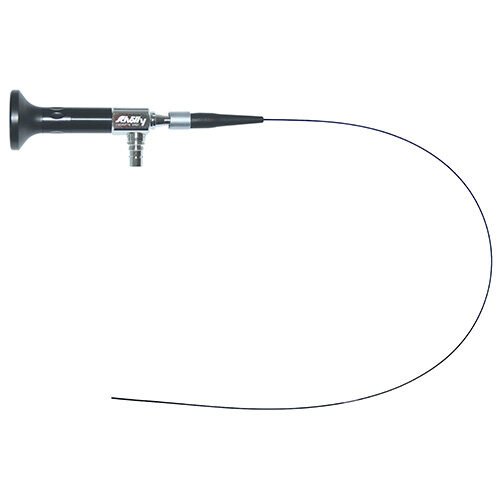

ไฟเบอร์สโคปแบบบางพิเศษ
FS0826
การใช้เลนส์อะแดปเตอร์ทำให้สามารถเชื่อมต่อกับกล้องและสังเกตบนพีซีหรือจอภาพได้

3. กล้องเอนโดสโคปอื่นๆ นอกเหนือจากไฟเบอร์สโคป
(1) กล้องเอนโดสโคปที่มีกล้องในตัวที่ปลายกล้อง
ปัจจุบันมีกล้องหลายประเภทในท้องตลาด และกล้องเอนโดสโคปประเภทนี้ได้รับความนิยมอย่างแพร่หลาย

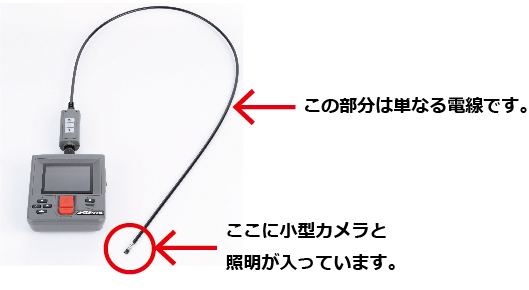

กล้องเอนโดสโคปประเภทนี้มีกล้องขนาดเล็กและไฟส่องสว่างที่ปิดสนิทที่ปลายกล้อง

ซีรีส์ MIGS ของเราเป็นตัวอย่างหนึ่ง

<ข้อดี>
・กล้องเอนโดสโคปมีราคาค่อนข้างถูก (เนื่องจากไม่มีเลนส์หรือไฟเบอร์พิเศษ)
* นอกจากนี้ยังมีประเภทราคาแพงที่มีฟังก์ชันเพิ่มเติมด้วย
・ส่วนรีเลย์เป็นสายไฟฟ้า จึงสามารถงอได้มากกว่าไฟเบอร์
นอกจากนี้ เนื่องจากเป็นสายไฟฟ้า จึงมีประเภทยาวด้วย
・เนื่องจากเป็นเพียงกล้อง จึงสามารถนำไปใช้ในผลิตภัณฑ์แอปพลิเคชันต่างๆ ได้

<ข้อเสีย>
・ความละเอียดขึ้นอยู่กับกล้อง (ยิ่งเล็ก ความละเอียดก็จะยิ่งแย่ลง)
・เนื่องจากขนาดของกล้อง (องค์ประกอบเซ็นเซอร์) และขนาดของชิป LED จึงทำให้ไม่สามารถทำให้บางได้เท่ากับไฟเบอร์หรือบอเรสโคป (ขั้นต่ำ φ1.8 มม.)
・ขึ้นอยู่กับความยาวโฟกัสของกล้อง จึงไม่สามารถโฟกัสไปที่ส่วนที่อยู่ใกล้ได้
(ระยะใกล้ที่สุด: ประมาณ 10 มม. ถึง 15 มม.)

(2) บอเรสโคป (กล้องเอนโดสโคปแบบแข็ง)

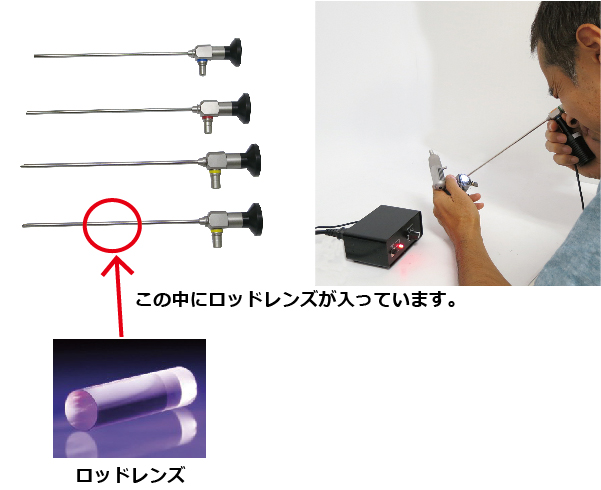

บอเรสโคปเป็นอุปกรณ์ที่เลนส์แบบแท่งหลายอันบรรจุอยู่ที่ปลายท่อสแตนเลส และภาพจะถูกสร้างขึ้นจากเลนส์ตา (ปลาย)

โดยพื้นฐานแล้ว ส่วนใหญ่จะมีรูปร่างเหมือนที่แสดงด้านล่าง
คลิกที่นี่เพื่อดูซีรีส์บอเรสโคปของ Shodensha

・คุณยังสามารถสังเกตด้วยพีซีหรือจอภาพได้อีกด้วย!
สันนิษฐานว่าคุณจะมองผ่านมันด้วยตา แต่ถ้าคุณเชื่อมต่อกับกล้องโดยใช้เลนส์อะแดปเตอร์ คุณก็สังเกตมันด้วยพีซีหรือจอภาพได้เช่นกัน

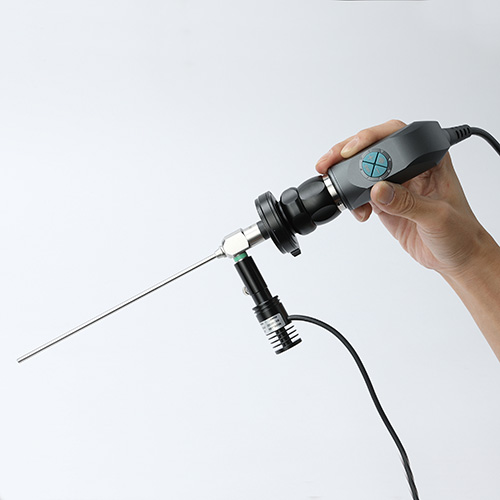

◆ บอร์สโคป เลนส์อะแดปเตอร์ และกล้องในหนึ่งเดียว!

ระบบกล้องที่สะดวกสำหรับบอร์สโคป
BHO200LT

นอกจากนี้ เรายังมีชุด "กล้องความละเอียดสูง + อะแดปเตอร์กล้อง + แหล่งกำเนิดแสง LED" รวมถึง "เลนส์อะแดปเตอร์" และ "กล้องสำหรับบอร์สโคป" แยกกัน

คลิกที่นี่เพื่อดูระบบกล้องบอร์สโคปและตัวเลือกของ Shodensha

<ข้อดี>
・ภาพจะชัดเจนกว่าไฟเบอร์สโคป
・คุณสามารถสังเกตวัตถุที่อยู่ใกล้ๆ ได้
(ด้วยความเฉลียวฉลาดเพียงเล็กน้อย คุณสามารถโฟกัสได้แม้ในระยะประมาณ 3 มม.)
・ถึงแม้จะไม่บางเท่าไฟเบอร์สโคป แต่ก็สามารถให้เส้นผ่านศูนย์กลางที่เล็กได้ (เส้นผ่านศูนย์กลางต่ำสุด 0.7 มม.)
(กล้องส่องภายในขนาดเส้นผ่านศูนย์กลางเล็กของเรามีให้เลือกทั้งขนาดเส้นผ่านศูนย์กลาง 1.5 มม. (สินค้าสั่งทำ) และขนาดเส้นผ่านศูนย์กลาง 1.8 มม. (สินค้ามาตรฐาน)
・เนื่องจากไม่มีกล้องหรืออุปกรณ์อิเล็กทรอนิกส์อื่นๆ ในกล้องส่องภายใน จึงสามารถทำให้กันน้ำ ทนความร้อน ทนน้ำเกลือ และทนสารเคมีได้

<ข้อเสีย>
・เนื่องจากภาพถูกสร้างขึ้นโดยใช้เลนส์หลายตัว จึงไม่สามารถผลิตให้มีความยาวใดๆ ได้
・เนื่องจากโครงสร้างเป็นเลนส์แก้วในท่อสแตนเลส จึงไม่สามารถดัดงอได้
・เนื่องจากเป็นเลนส์แก้ว จึงไม่ทนต่อแรงกระแทกหรือแรงดัดงอ
(ยิ่งเส้นผ่านศูนย์กลางเล็ก ก็ยิ่งต้านทานได้น้อย แต่จะไม่เป็นไรหากคุณจับมันอย่างระมัดระวัง)
・มีราคาแพงกว่ากล้องเอนโดสโคปมาตรฐานที่มีกล้องติดที่ปลาย
(หากคุณไม่ต่อกล้องและสังเกตด้วยตาเปล่า ราคาจะลดลง)

สรุป
หลายคนคิดว่าไฟเบอร์สโคปก็เหมือนกับเอนโดสโคป แต่ไฟเบอร์สโคปก็เป็นเพียงเอนโดสโคปประเภทหนึ่งเท่านั้น

มีเอนโดสโคปหลายประเภท:
・ไฟเบอร์สโคป
・เอนโดสโคปที่มีกล้องติดที่ปลาย
・บอเรสโคป (กล้องแบบแข็ง)
และคุณสามารถเลือกประเภทที่เหมาะกับความต้องการของคุณมากที่สุดโดยพิจารณาจากข้อดีและข้อเสียของแต่ละประเภท
ที่ Shodensha เรามีผลิตภัณฑ์หลากหลายประเภท รวมถึงกล้องเอนโดสโคปที่แนะนำในบทความนี้

หากคุณประสบปัญหาในการเลือกกล้องเอนโดสโคป โปรดติดต่อเรา
